(컴터) 그래픽카드 16배속에서 8배속으로 저하 원인 라이저 제거 해결 완료.

이전에 그래픽 카드 세우기 위해

​

메인보드 PCI 4.0 속도를 지원하는 제품이고

​

라이저 카드 PCI 3.0 구매했기 때문에 바이오스 세팅에서 3.0으로 설정해서 잘 이용하고 있었습니다

​

그런데 어느날 8배속으로 ㅠㅠ...저하되어 라이저를 해제 했습니다

​

​

아래 사진을 보시면

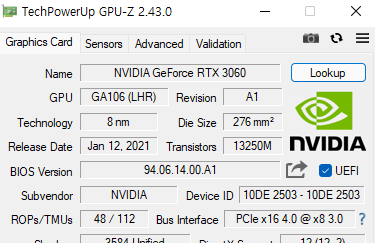

Bus Interface에서 PCIe x 16 4.0@x8 3.0으로 보이실겁니다

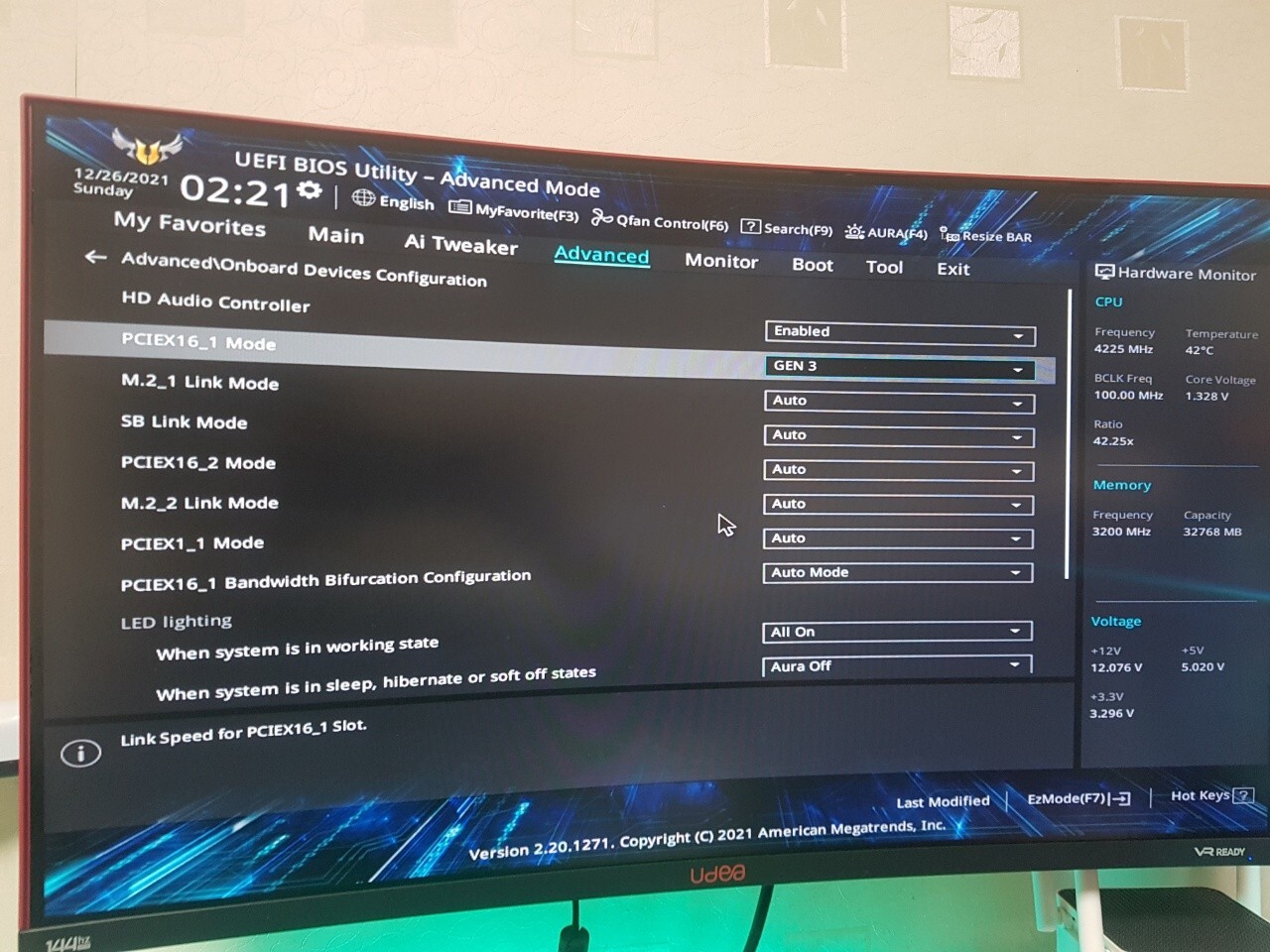

그리고 바이오스에서 GEN3로 PCI3.0 설정 잡아둔 상태입니다

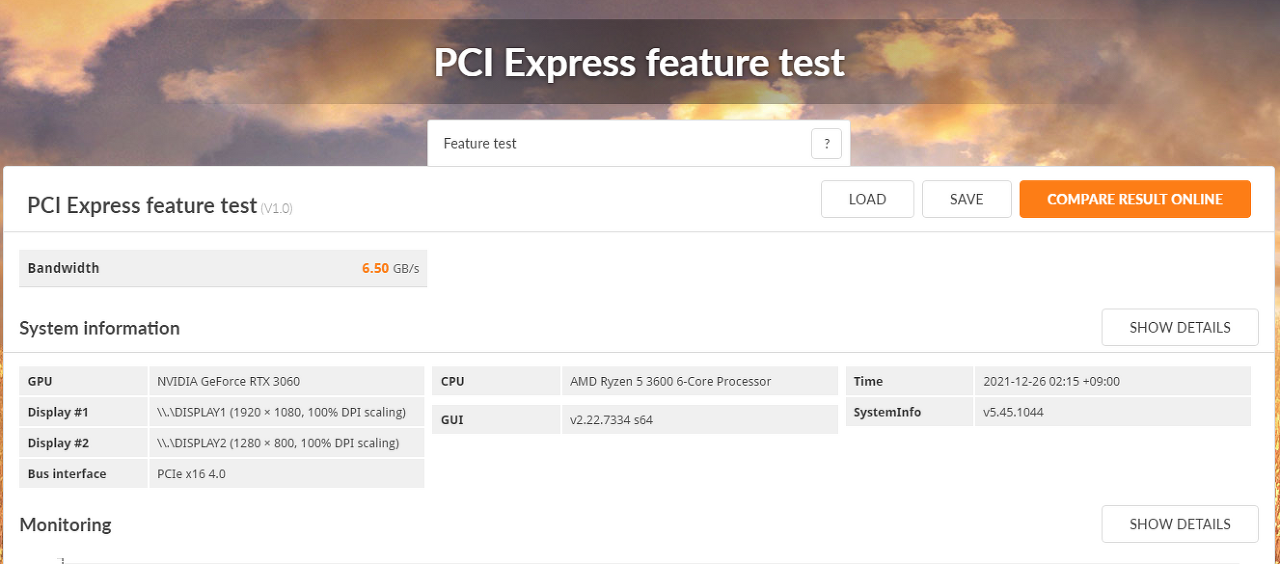

@x8로 8배속 원인인 문제입니다 이상태에서 PCI 벤치를 봅니다



​



​

​

​

8배속으로 되어버린 BandWidth 대역폭이 6.50GB/s 나오며 6~7FPS 프레임 나와버립니다 어우......

정상적인 16배속이라면 26GB/s 나와야 합니다





​

​

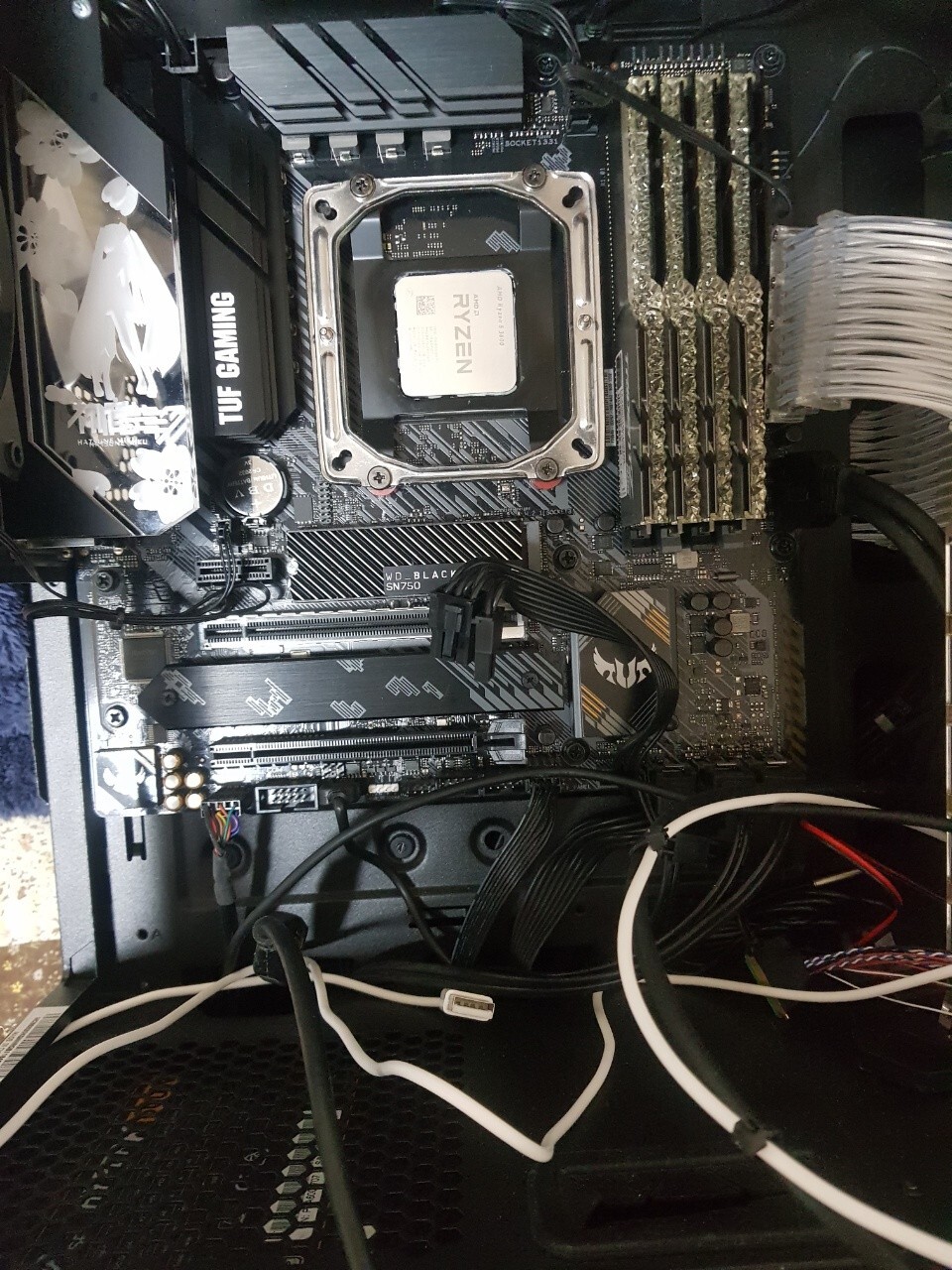

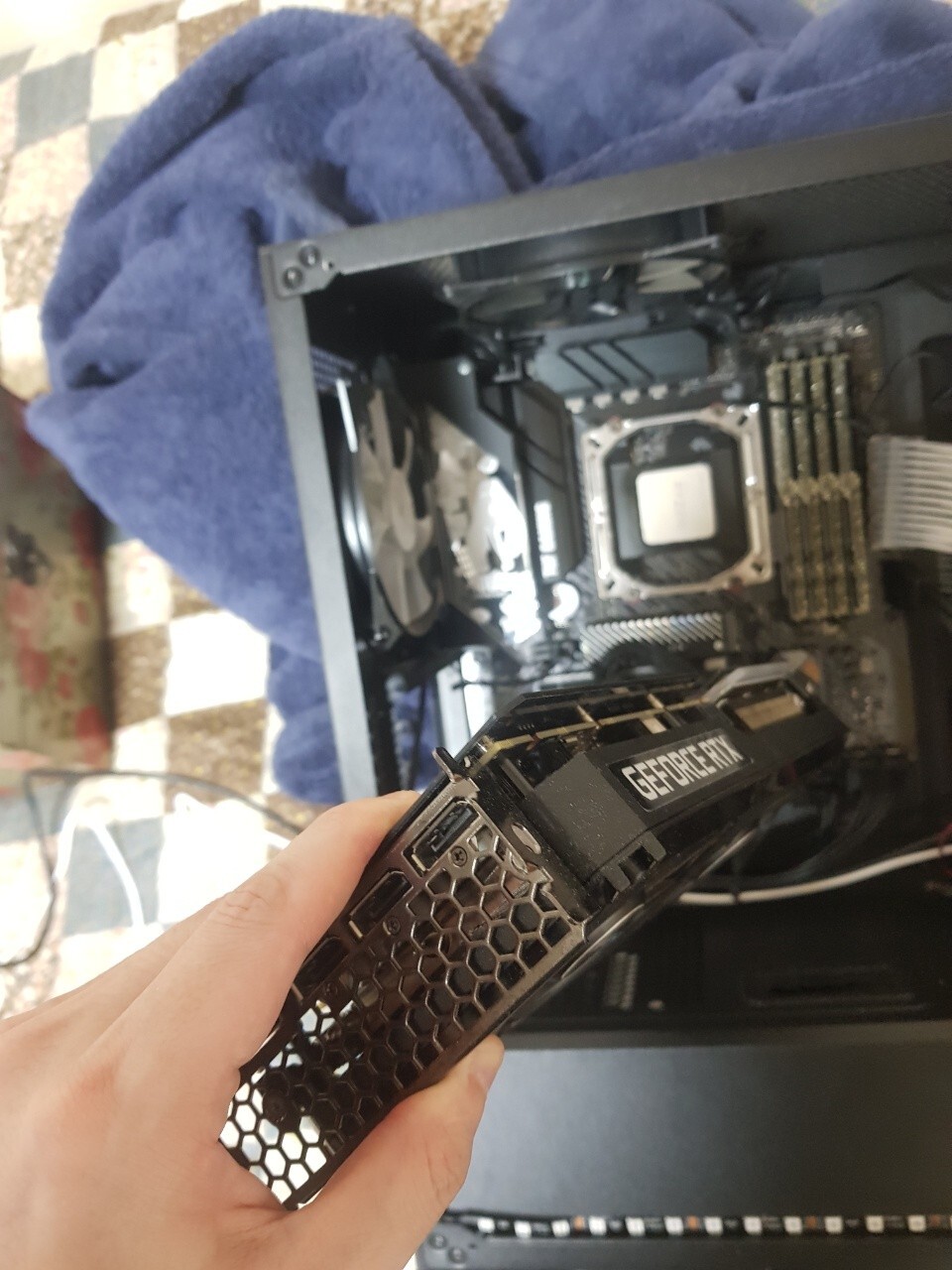

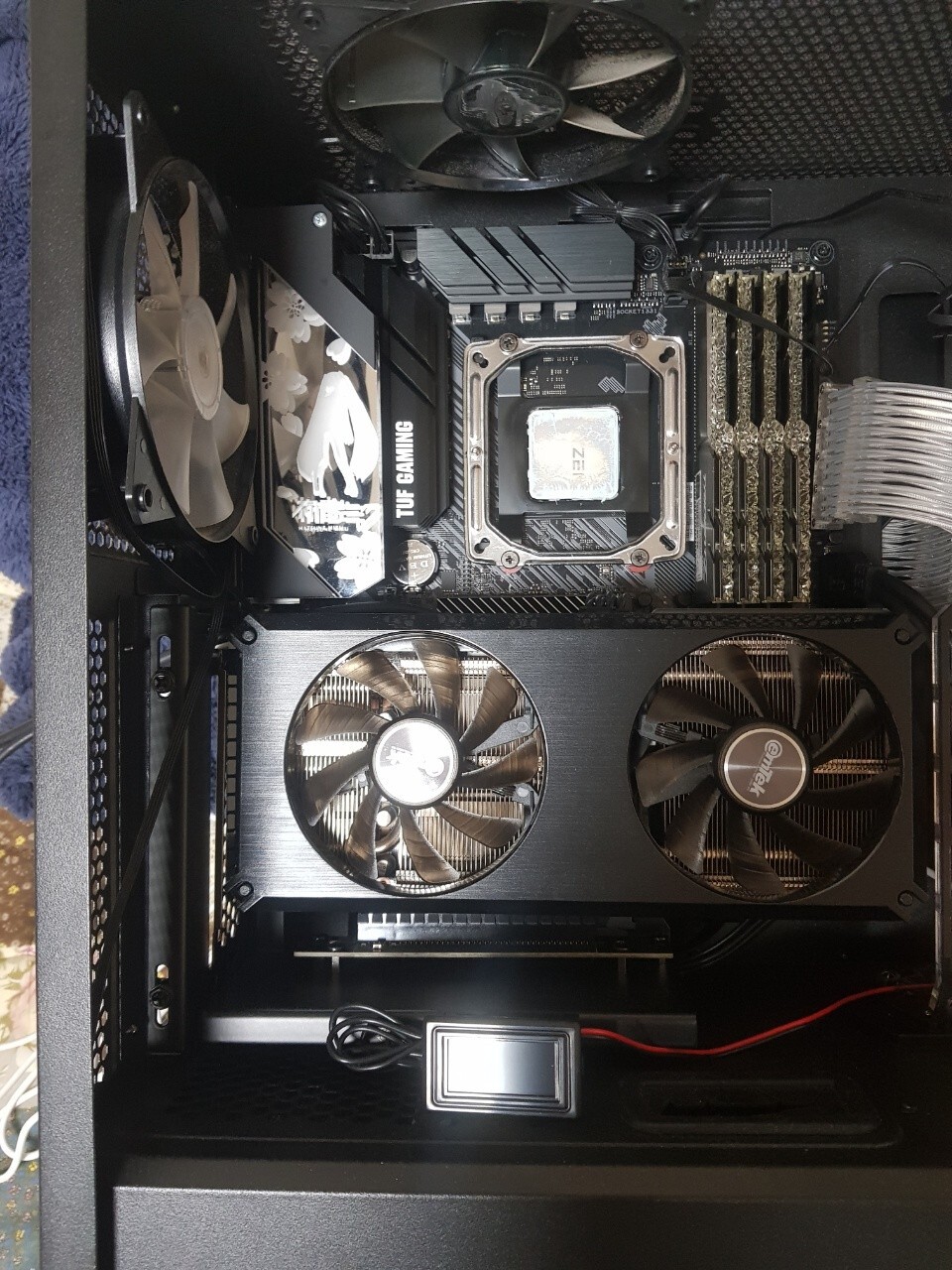

그래픽카드를 분리하기 위해 어쩔수 없이 CPU 쿨러를 분해해야 그래픽카드를 적출이 가능한 구성입니다

​



​

​

​

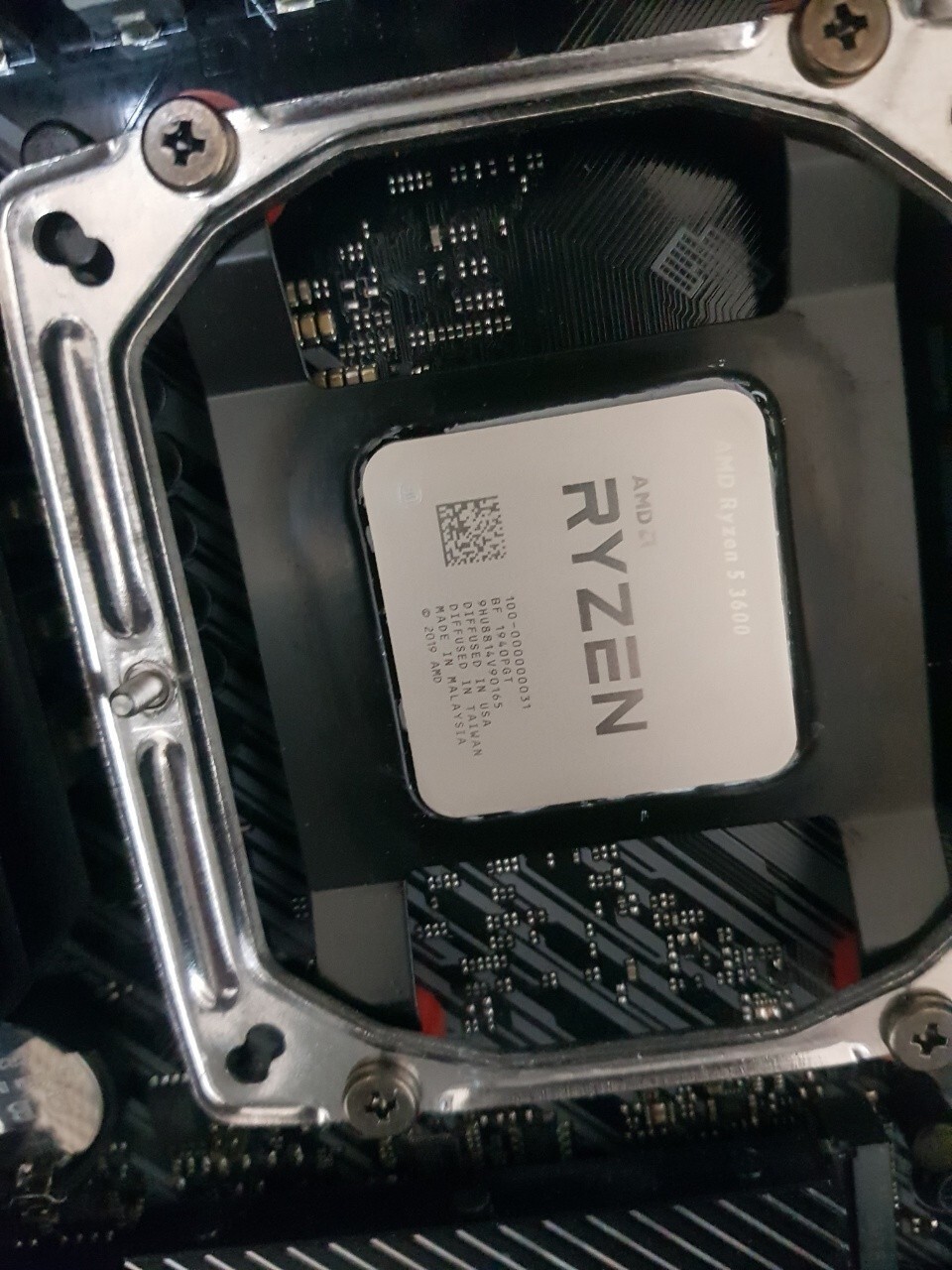

그래픽카드를 적출을 하고 CPU와 쿨러 표면을 잘 닦고 MX-5 컴파운드 재도포 하였습니다

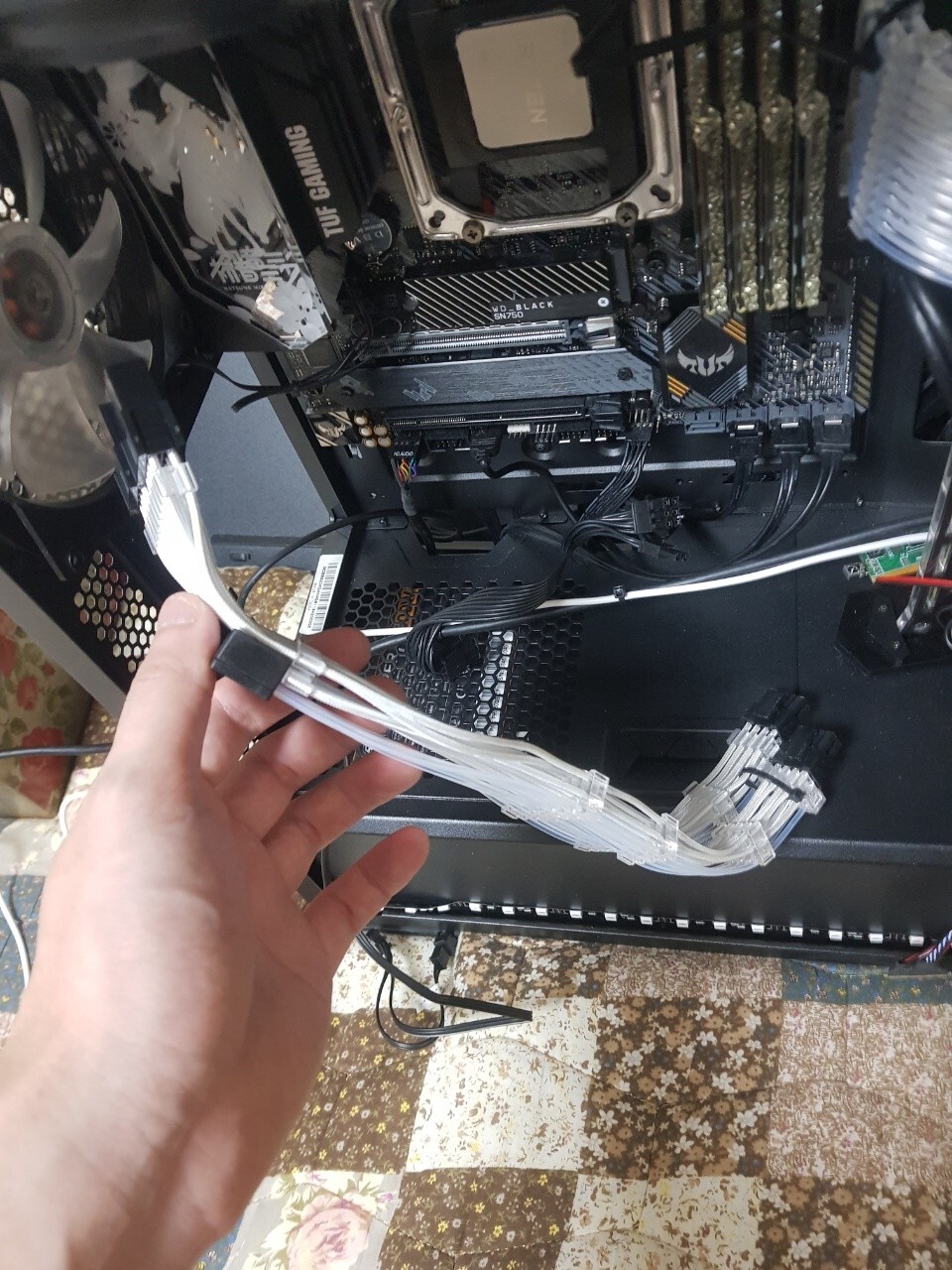

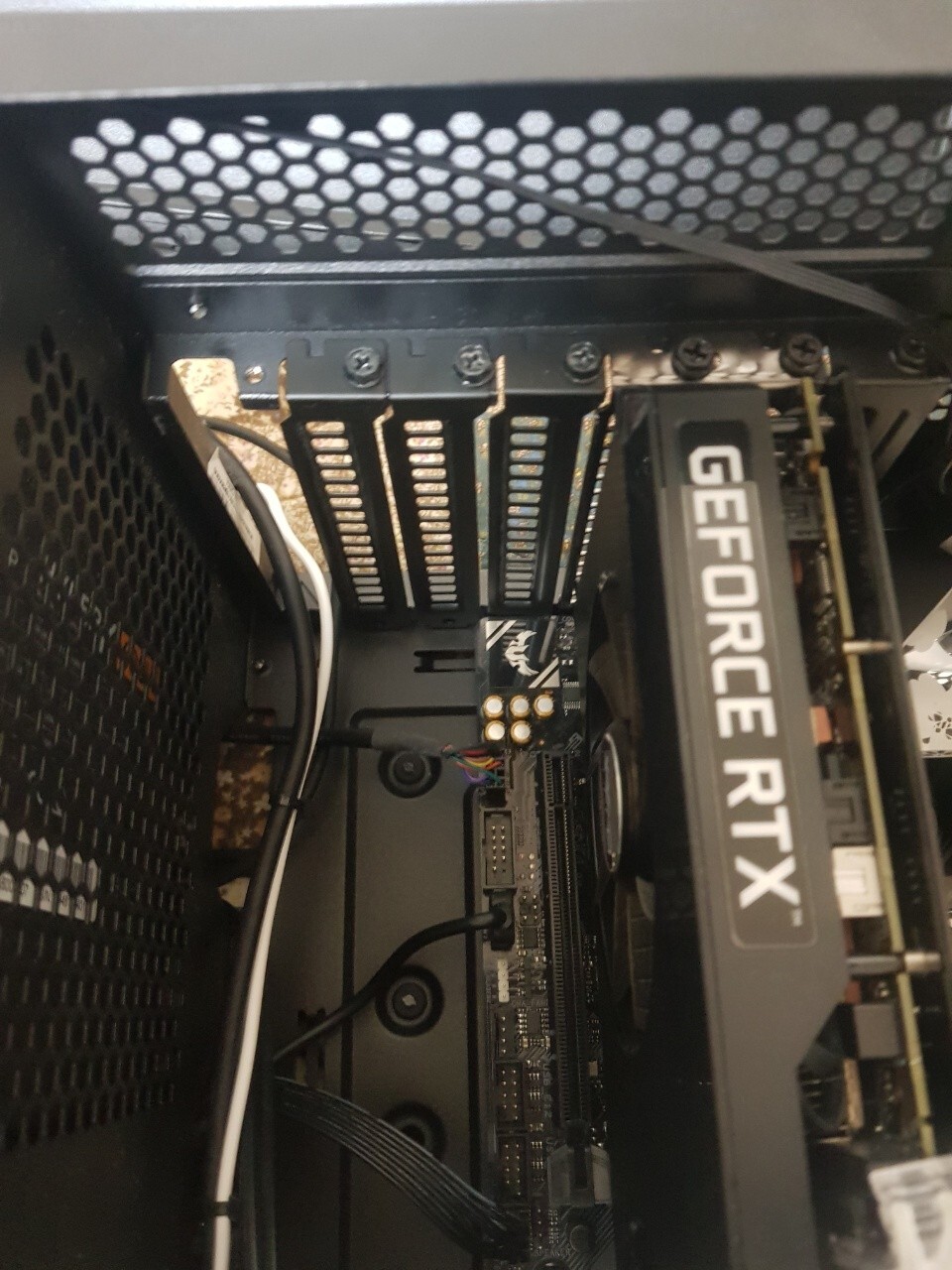

악세사리함에서 그래픽 카드 리안리 8+8 RGB 연동 가능한 케이블 다시 재장착 해줬네요

​





​

​

이제 재조립이 끝났으면 바이오스 설정에서 Gen3에서 Gen4로 설정 잡아두고

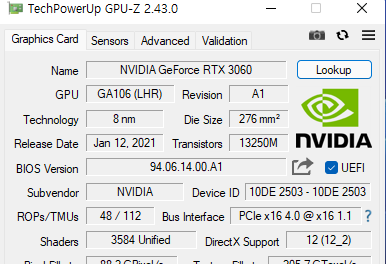

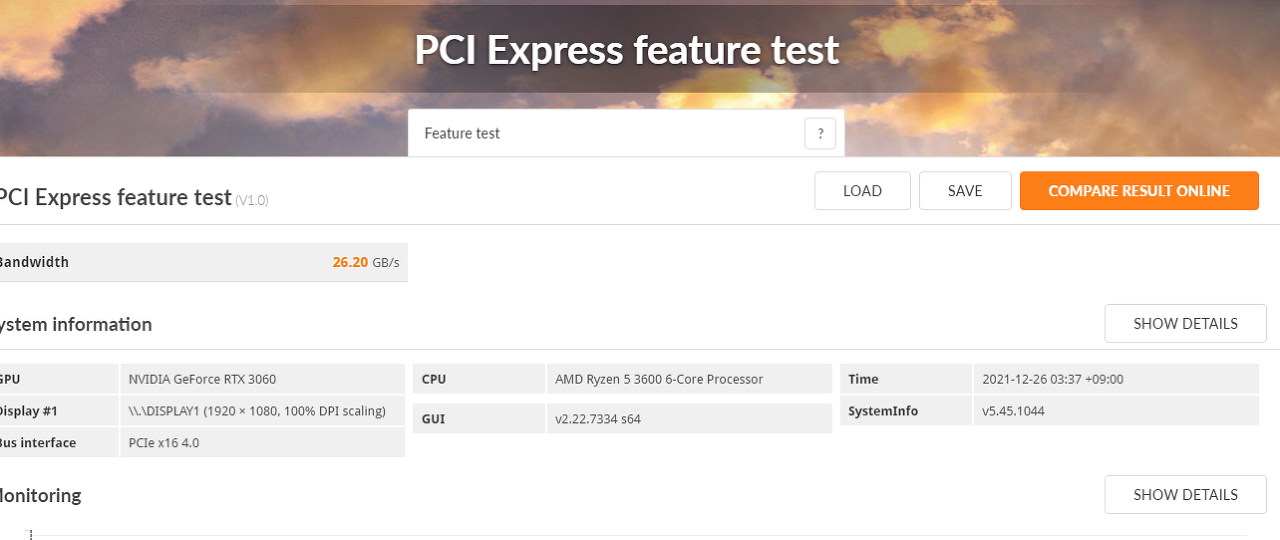

재부팅하니 정상적으로 16배속으로 잘 잡히는것을 볼수가 있습니다

​

​

왼쪽이 8배속일때 6GB정도 나오며 오른쪽이 16배속일때 26기가 나오는것을 볼수가 있습니다

8배속일때 대역폭 프레임 7~8정도라면 16배속은 거즘 30이하 프레임이 나옵니다



​

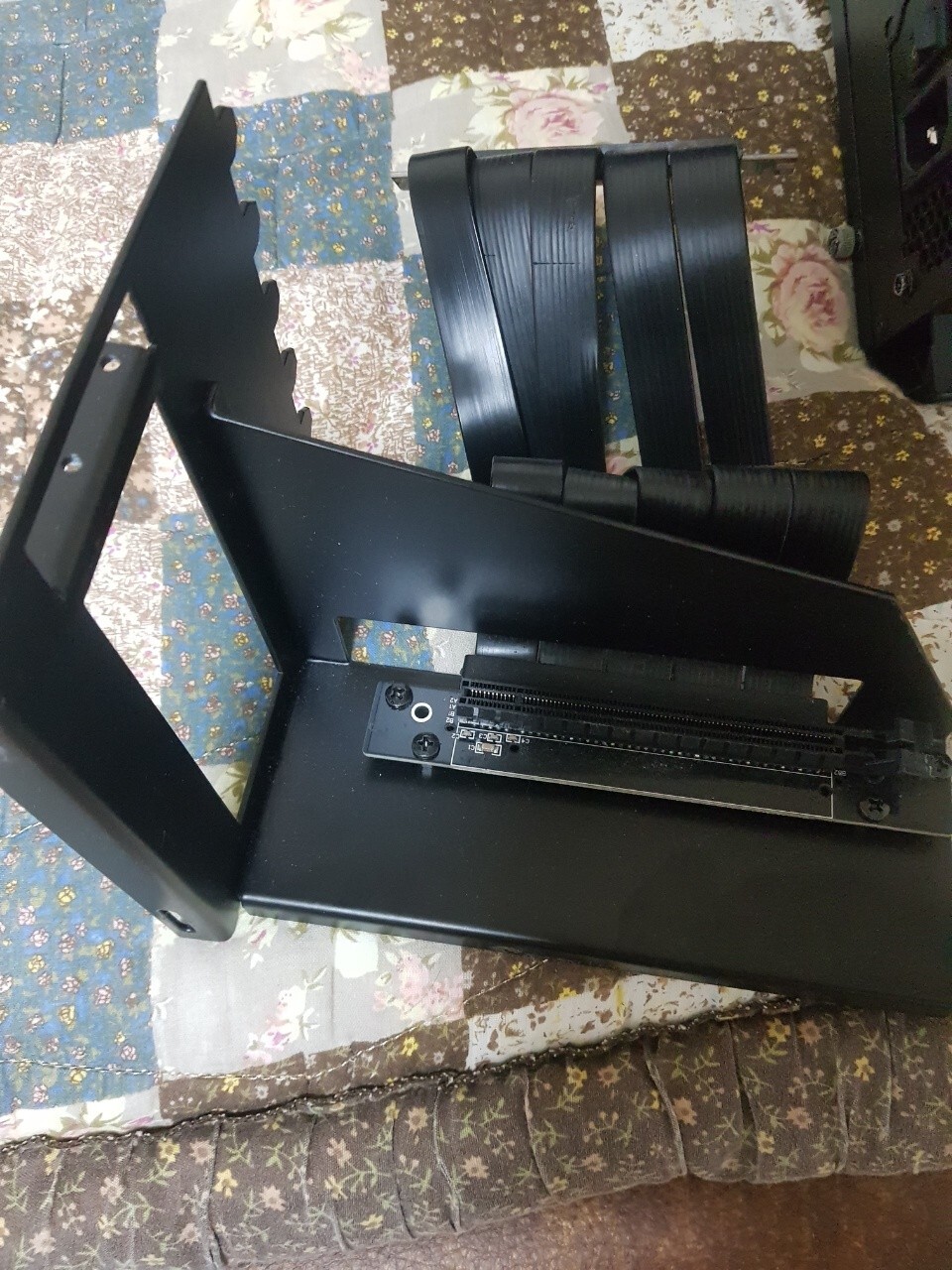

아쉽지만 라이저 브릿지와 케이블을 해제하고 써야겠네요 이전에는 이상없이 잘 동작했는데 급작스런

사망한거 일수도 있고 아니면 결착이 풀린걸수도 있는데 재확인은 귀찮아서 그냥 사용 안해야겠습니다

​

악세사리 : 케이스 내부 공기 온도 측정(컴터 자체 전원 사용)

외부 터치 디스플레이 장착(컴터 자체 전원 사용) (리모컨 원격 조작가능)

리안리 24핀 케이블 + 리안리 8 + 8 케이블 5V RGB 아우라 싱크 연동

IO패널 5V RGB 아우라 싱크 연동

시스기어 LED 12V 스트립바 3개 아우라 싱크 연동

케이스 후면 또는 전면 시스템 팬 쿨러 RGB 12V 아우라 싱크 연동

트라이던트Z RGB 32GB RAM (RGB 가이드바 별도 해외 구입후 커스텀 추가 장착) 아우라 싱크 연동



위 악세사리는 전부다 컴터 전원에서 공급 받고 있습니다

​

이렇게 해서 게임 한상태에 본체 전력 측정하면 300W대로 나오며 웹 쇼핑은 100~200W대로 나오네요

​
