베놈80HE F13 타이거라이트 빌드 완료 (빌드 가이드)

빌드 가이드가 포함 되어 있으며
모바일 보다 컴퓨터로 통해서 보는게 가이드 보기 쉬우실 겁니다



[빌드한 재료]

1. VENOM80HE F13 PCB 베놈HE 8KHz 자석축 88 TKL

VENOM80HE F13 PCB 베놈HE 8KHz 자석축 88 TKL : GEONWORKS

2. VENOM PCB 전용 F13 흡음재 세트 구성 (Hard)

VENOM PCB 전용 F13 흡음재 세트 구성 (Hard) : GEONWORKS



3. 유니파이드 도터보드 + 케이블 길이 150mm C-TYPE

※3번 구매 필수는 아니지만 타이거라이트 하우징에 도터보드 포함되어 있으며
보강판이나 기판 구입시 JST 케이블을 제공 합니다

유니파이드 도터보드 + 케이블 길이 150mm C-TYPE : GEONWORKS

4. TIGER LITE 전용 추가구성품

옵션 종류: 실리콘 삭스 투명1개 (-1,000원)

TIGER LITE 전용 추가구성품 : GEONWORKS

5. TIGER80 LITE 투명 화이트 케이스 단품 타이거 라이트 F13

TIGER80 LITE 타이거 라이트 케이스 단품 : GEONWORKS

6. VENOM HE TIGER LITE F13 전용 보강판

VENOM HE TIGER LITE F13 전용 보강판 : GEONWORKS

7. GMK British Racing Green R2 키캡 심플 베이스킷 등

※ 키캡은 이제품 말고도 다른 제품 키캡 구매 하시면 됩니다

키캡이 부족한지 확인한뒤 구매 하시길 바랍니다(키보드 철심 규격 6.25u나 7u) 키캡 포함되어 있는지 확인할것

GMK British Racing Green R2 키캡 심플 베이스킷 등 : GEONWORKS

8. RAW HE 자석축 압력 50.0gf 리니어 스위치 우팅호환 스위치 90개

※ g은 원하시는 키압으로 40g, 50g, 60g 선택해서 구입 하시면 됩니다 저는 50g으로 선택 하였습니다

RAW HE 자석축 압력 50.0gf 리니어 스위치 우팅호환 : GEONWORKS

9. TypePlus PCB 마운트 스테빌라이저 1.6mm 4+2(키보드 철심)

TypePlus PCB 마운트 스테빌라이저 1.6mm 4+2 : GEONWORKS

10. 크라이톡스 Krytox 205g0 5g (윤활제)

크라이톡스 Krytox 205g0 5g : 스웨그키

11.스웨그키 PC 윤활붓(윤활제 바르기 위한 붓)

옵션 : 납작붓

스웨그키 PC 윤활붓 : 스웨그키

12.VETUS 윤활용 정밀 핀셋

옵션 : ST-15

VETUS 윤활용 정밀 핀셋 : 스웨그키



재료가 준비된 상태로 빌드를 진행 했습니다



1. 스테빌라이저 철심 수평 잡기 및 (하우징, 스템) 윤활하기

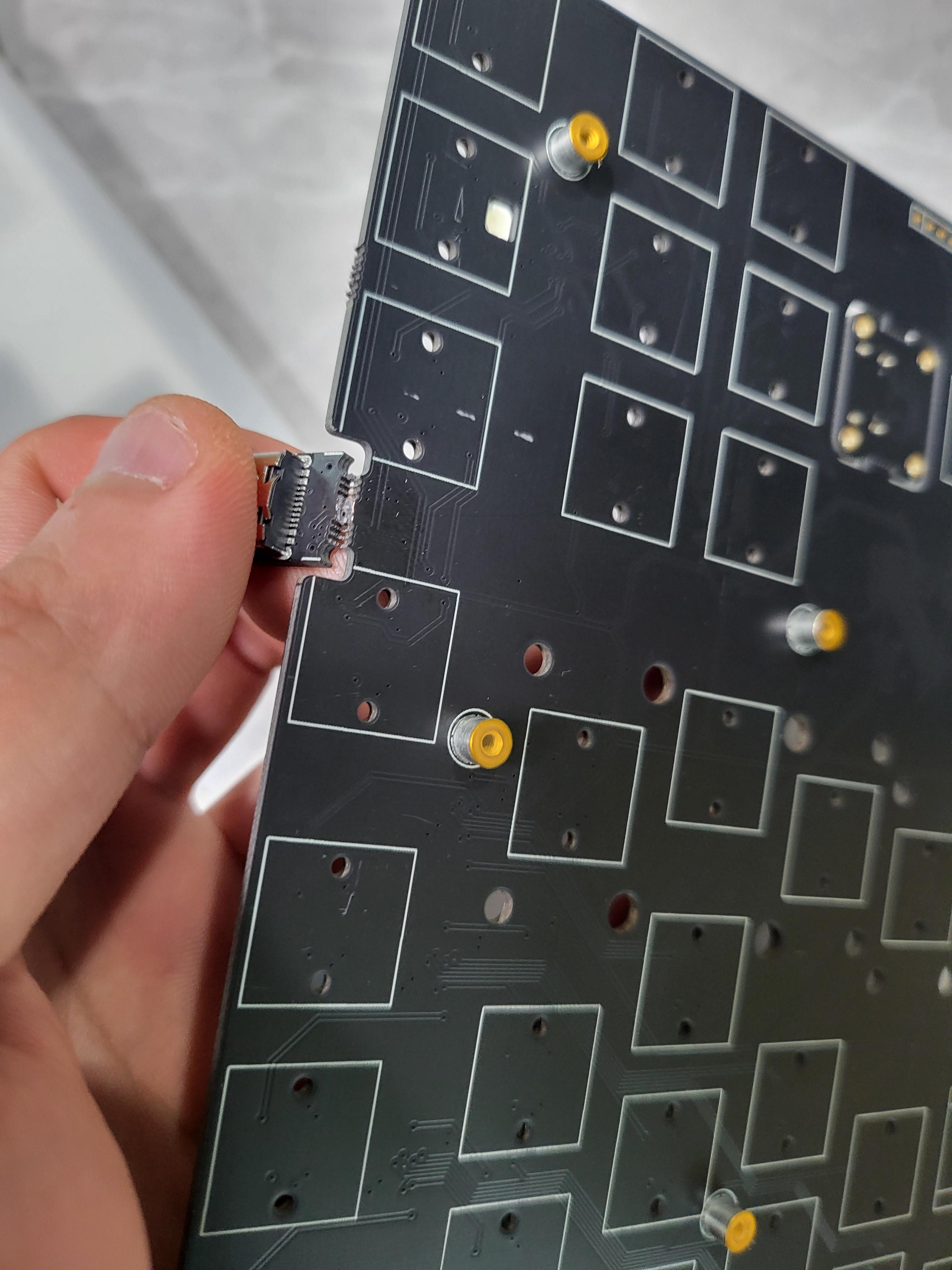

1_2. PCB 기판 C타입 조심히 부러트려 제거하기



2. 스테빌라이저 동봉된 스티커를 알맞는 위치에 부착을 해줍니다



3. 스탠드 오프 보호 스티커 제거 하기 긁어서 제거 하셔도 됩니다

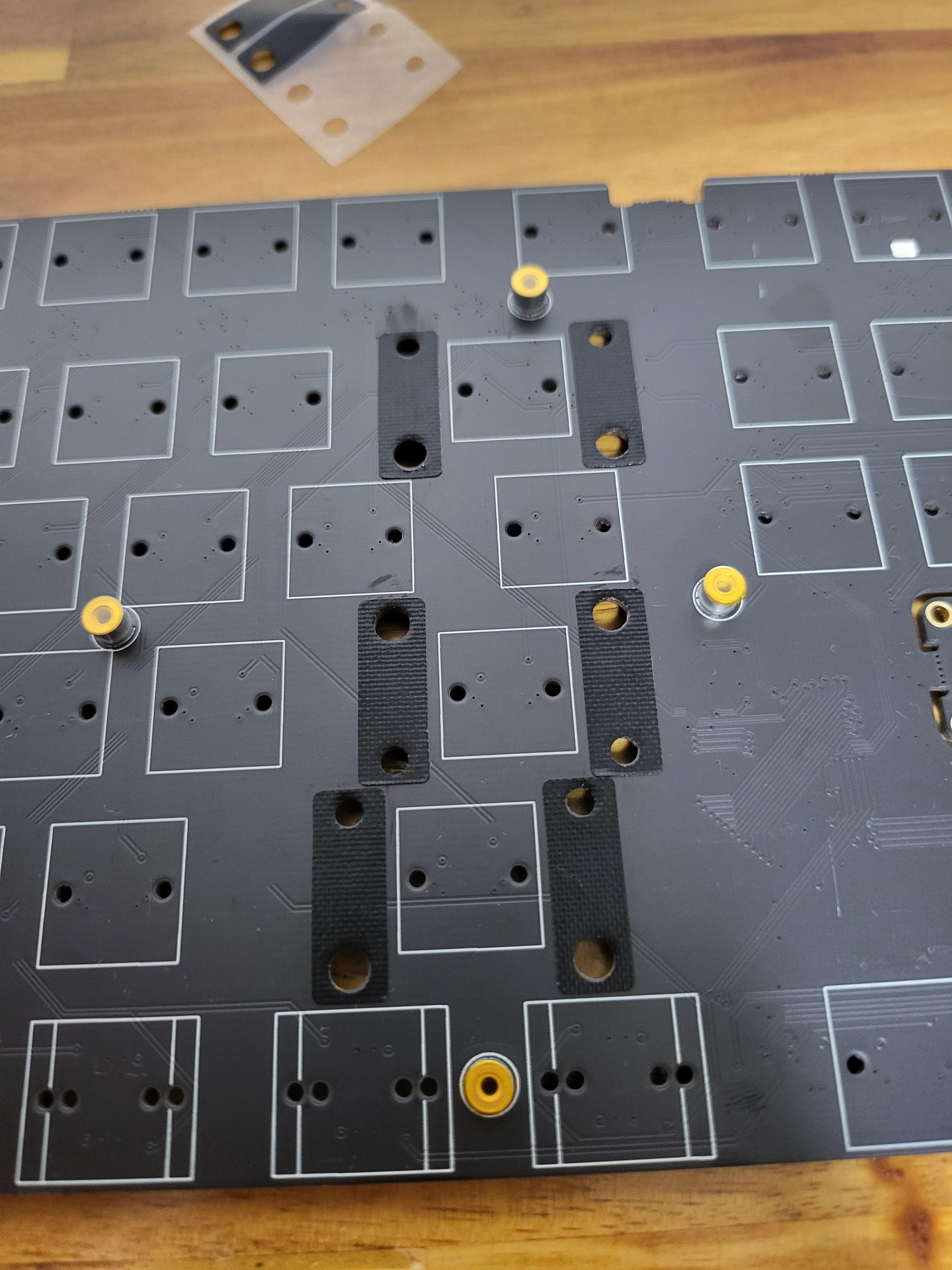

4. VENOM PCB 전용 F13 흡음재 세트 구성 (Hard) 포함된 중에서 스위치 필름을 PCB 기판위에 올려준 뒤에

그 위에 스테빌라이저 체결 해주고 와셔는 꼭 사용하여 나사를 고정 시켜줍니다

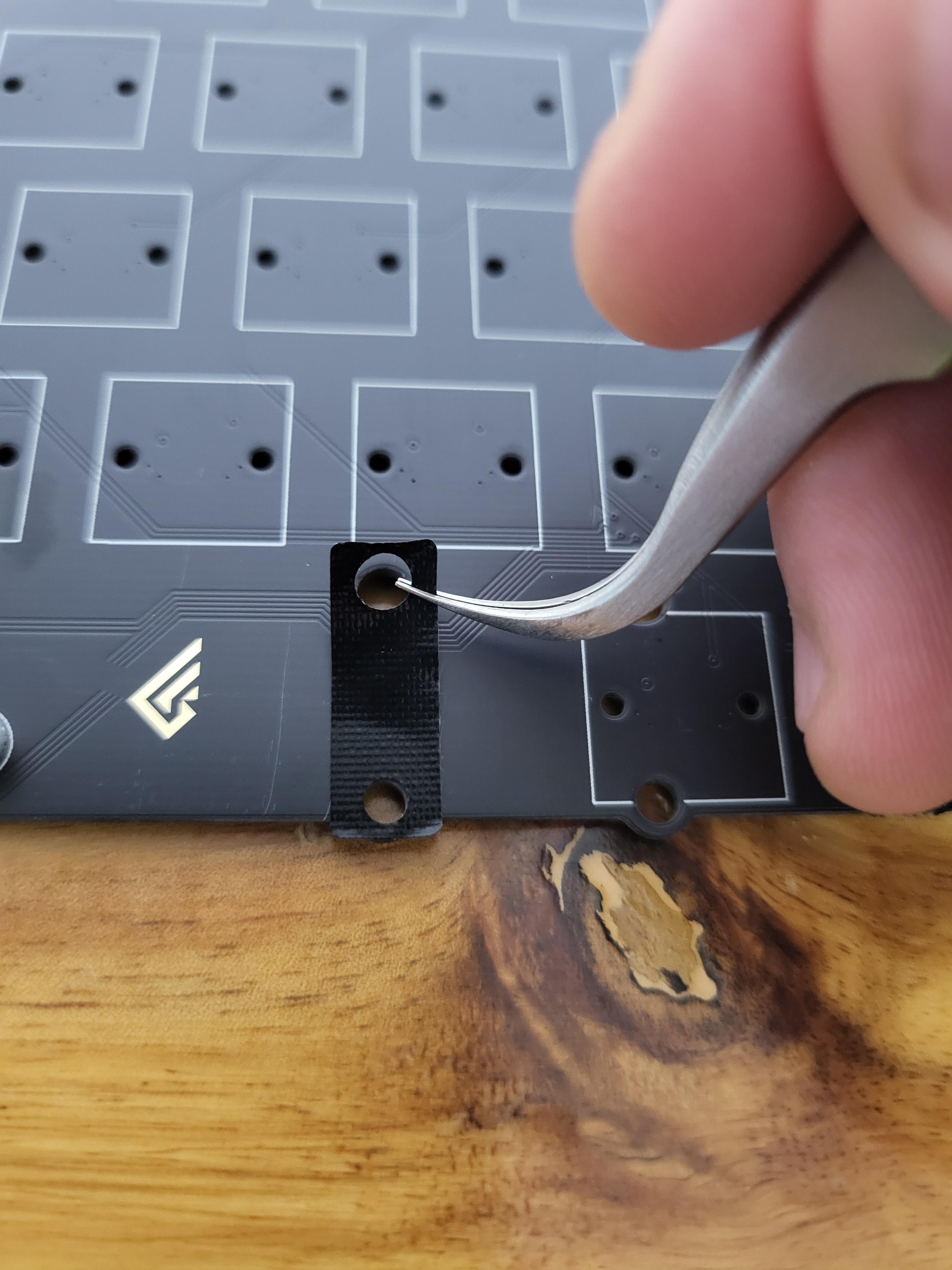

5. VENOM PCB 전용 F13 흡음재 세트 구성 (Hard)  포함된 중에서 기보강 폼을 올려줍니다

※스페이스바 부분 위치 쪽 기보강 폼은 가위로 잘라서 아래처럼 해주셔도 됩니다.

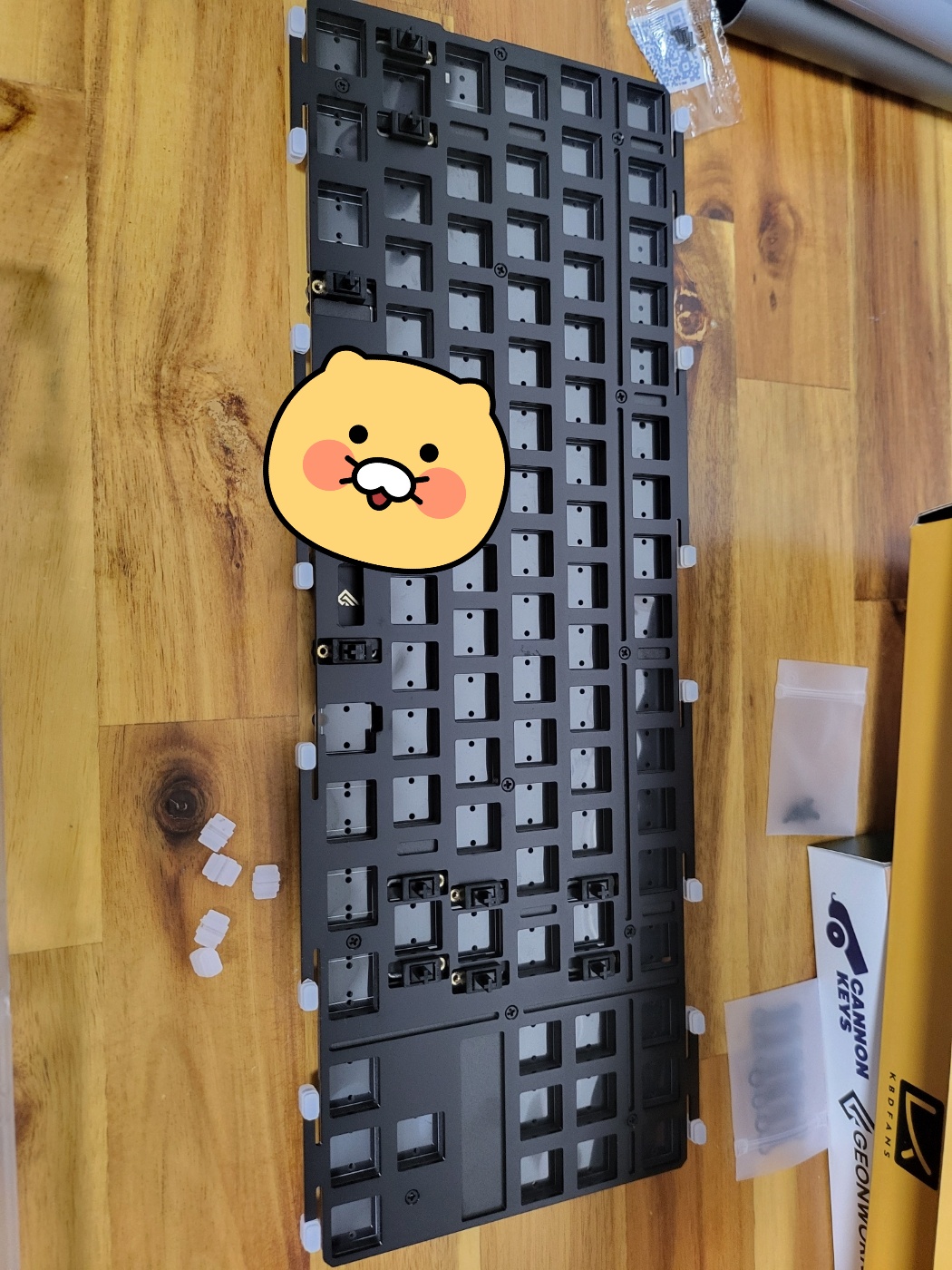

6. VENOM HE TIGER LITE F13 전용 보강판을 올려주고 보강판 구입시 동봉된 나사를 이용해서

PCB 기판과 고정을 시켜줍니다



7. TIGER LITE 전용 추가구성품중에 실리콘 삭스 투명 제품을 아래 사진처럼

보강판 끄트머리에 신겨 줍니다

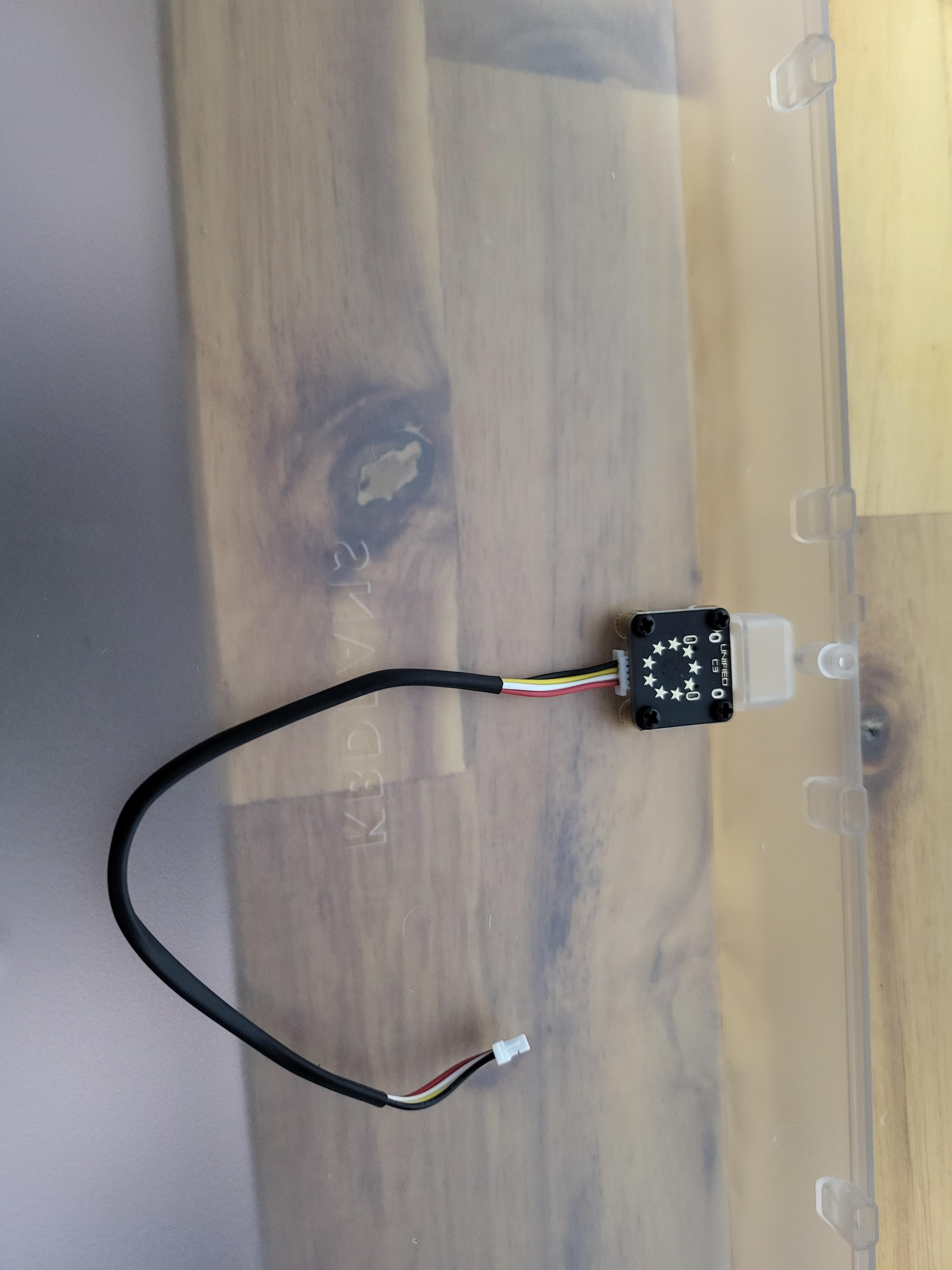

8. 하우징에 도터보드를 체결 해줍니다 고정나사는 타이거라이트 구입시 포함된 짧은 나사를 이용 하시면 됩니다



도터보드를 잡아서 고정 시켜준뒤 고정나사를 대각선으로 천천히 조여 주시면 됩니다

강하게 조이는거는 X

※ 플라스틱 하우징에 크랙이 갈수 있으니 주의 하시길 바랍니다

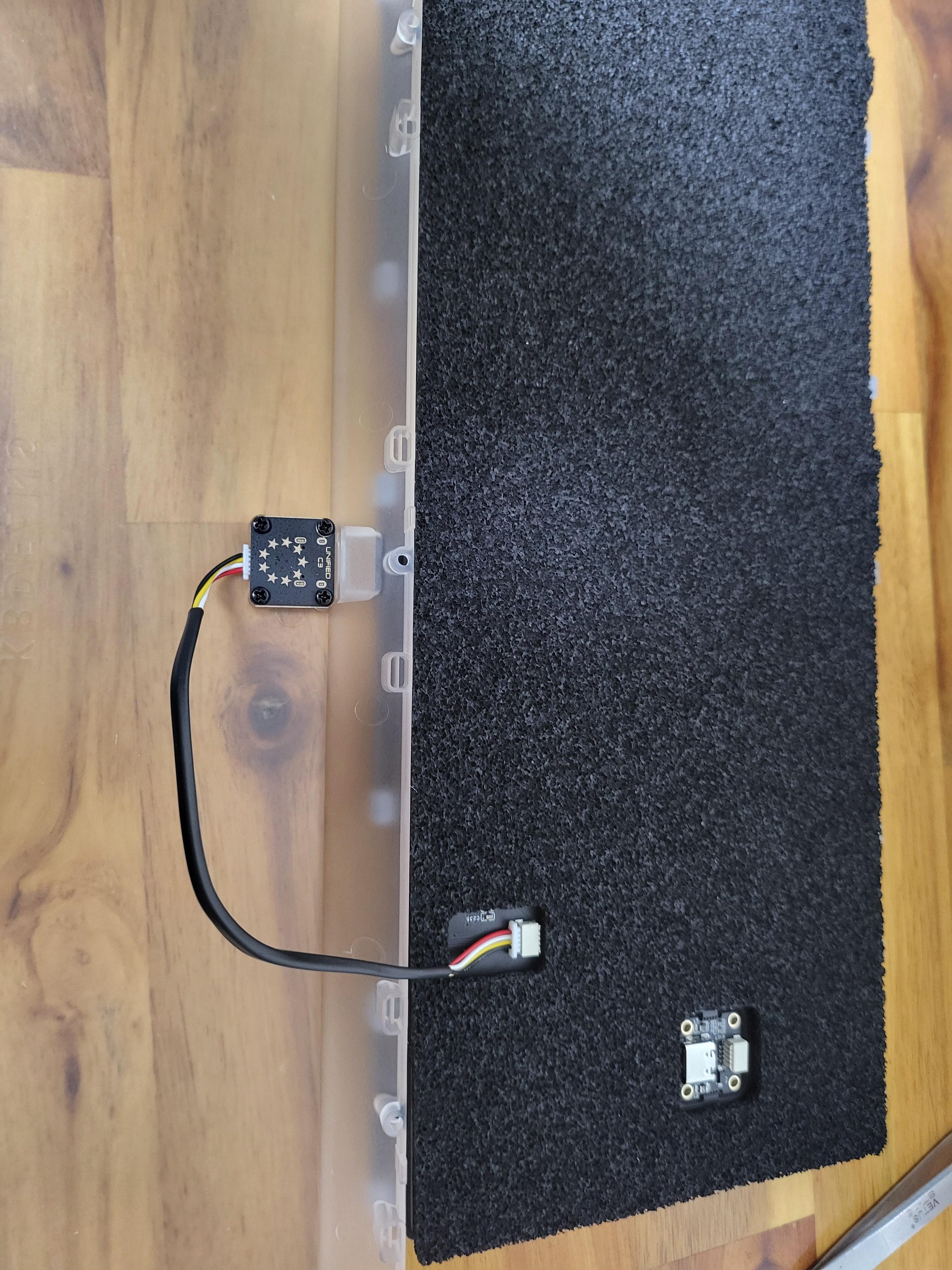

9.  VENOM PCB 전용 F13 흡음재 세트 구성 (Hard)  중에 하부 흡음재를

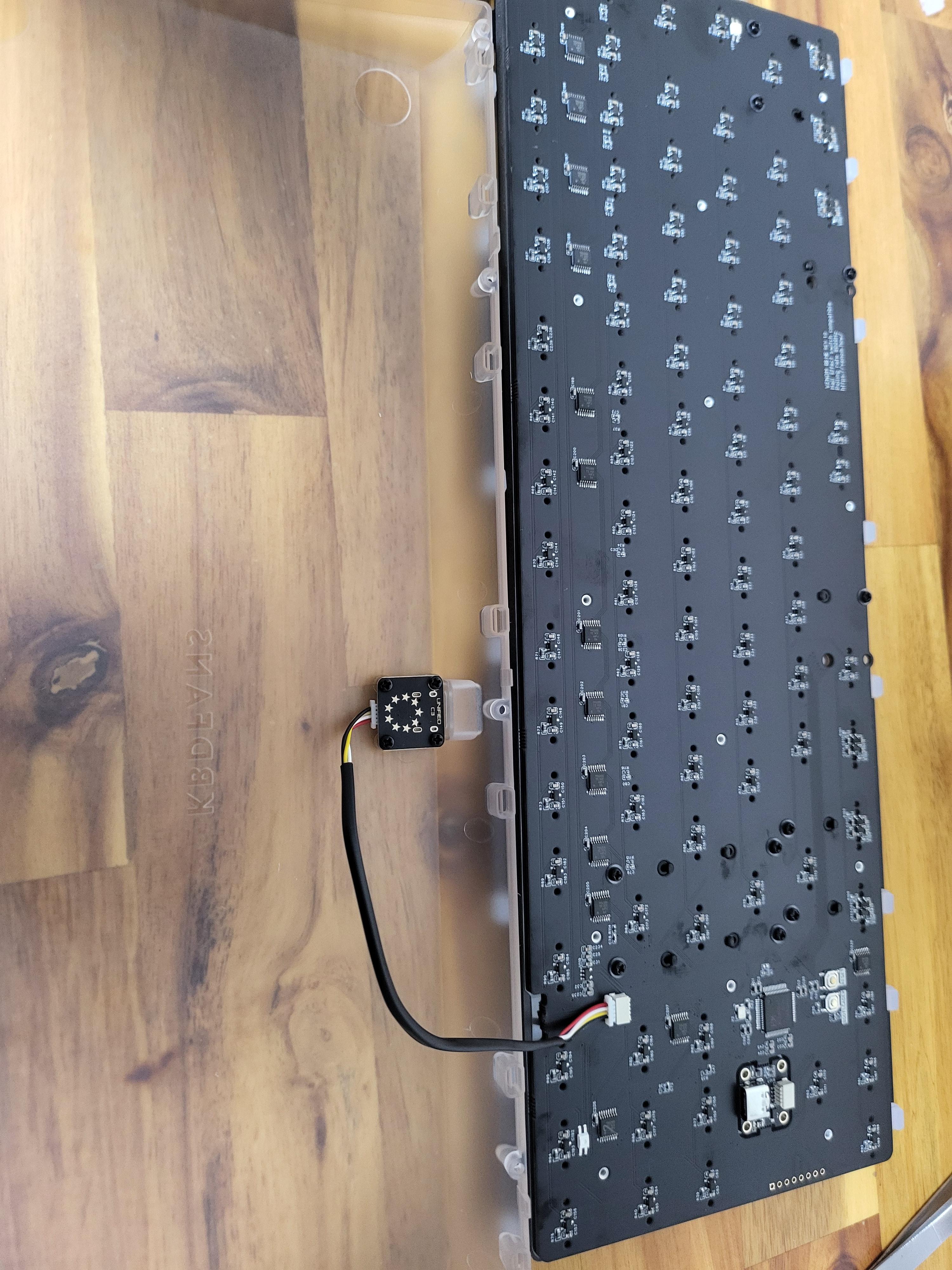

하부 하우징 위에 기판 뒷면을 배치 하시고 뒷면 기판위에 하부 흡음제를 깔아주신뒤 도터보드와 기판 JST 케이블로 연결 해줍니다



10. 하부 하우징을 뒤집어 하부 흡음재 배치 흐트러지 않게 배치 하기



11. 상부 하우징 올려둔뒤 하우징 고정나사 10개 체결해서 하우징 고정 시킨뒤

스위치를 체결 해줍니다

※ 하우징 고정나사는 도터보드 나사보다 길어야 합니다

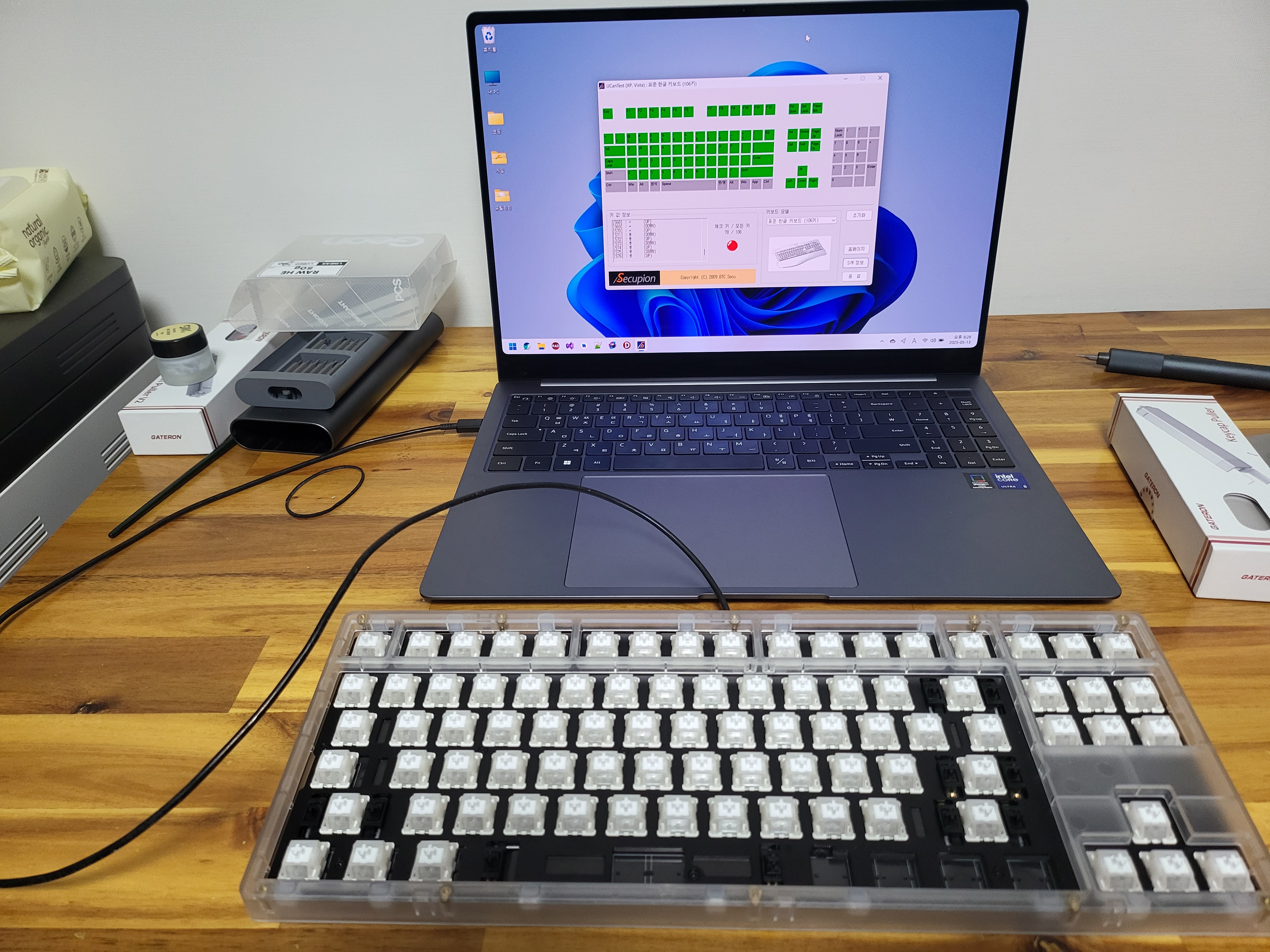

12. 키 기본 입력 테스트를 해줍니다

UCanTest_Setup_1.0.0.zip

0.26MB



13. 키 입력이 정상적으로 통과 되었으면 마무리로 키캡을 체결 해줍니다



키보드 설정 매핑 사이트 주소는

아래에 있으며 원하시는 매핑과 다양한 설정 및 펌웨어 업데이트가 가능합니다.

https://venom.how/

Venom
